Certains de nos projets

Batiments et façades | Cassà de la Selva

Mission:  Lever topographique intérieur et extérieur d’un corps de ferme.

Situation Géographique :  Cassà de la Selva (La Selva) – Espagne.

Méthodologie:  À l’aide d’une Station Totale, création et mesure d’un cheminement polygonal fermé sur tout le périmètre de la ferme, suivi de nouvelles  polygonales, toujours fermées, sur chaque étage du bâtiment. Conformité du lever grâce à l’émission des 4125 points.

Éléments représentés:  au niveau des élévations : portes, fenêtres, détails des façades verticales, sorties de fumées, couronnement de toitures. Sur les étages : portes, fenêtres et distribution des pièces.

Documents remis:  Fichier CAD en 3d et 2d. Elévations des façades et étages.

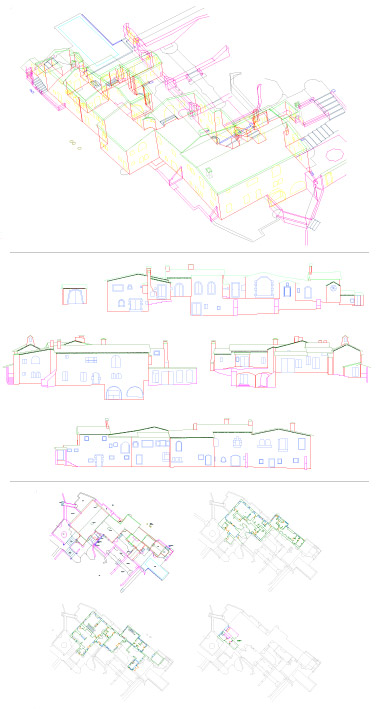

Images: Vue 3d du corps de ferme / Élévations des façades / Distribution des différents étages.
